Product case
作为包装印后设备的供应商
旭恒拥有丰富的设计、制造经验

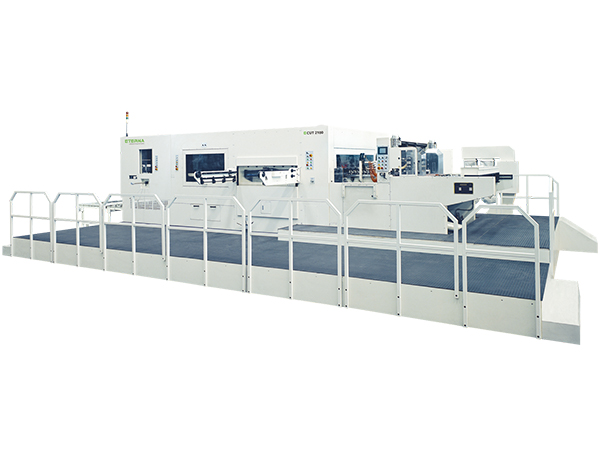

ECUT 2100 S

最大纸张尺寸:2100 x 1300 mm
最小纸张尺寸:850 x 600 mm
适用纸张范围:瓦楞纸板:E、B、C、A和AB瓦楞纸板及1~11mm(视模切产品的刀线及痕线长度、纸张因素而定)塑料瓦楞板:1~11mm

最高机械速度:4500转/时


获取样本

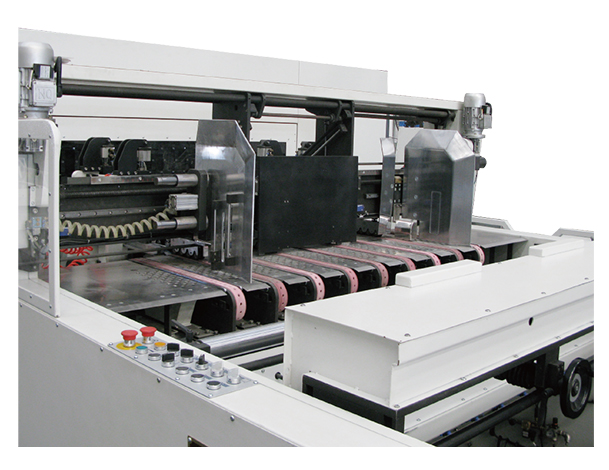

前沿送纸部

- 采用大力矩伺服电机控制前沿送纸。
- 前沿送纸采用吸风皮带式,适用于大幅面弯翘纸板。

- 气动侧推档板。


输送定位部

- 采用大力矩伺服电机确保送纸和牙排的精确匹配

- 左右各一侧定位系统可依据纸张轻位选择使用


模切部

- 7条叼纸牙排,牙排叼纸采用钉子式

- 模切部操作安全门及版框安全锁紧系统

- 整机纸张传送路线全程散版检测监控

- 模切版框中央定位系统

- 模切钢板吹起浮动推拉系统


清废部

- 中央定位快速清废版锁紧装置及上框模具装夹系统,换版快捷

- 中框清废模版采用中央定位系统,校版快,调整方便

- 电动上清废框提升可达500mm

- 前清废装置能够完全清除咬纸边的废料


收纸部

- 自动收纸升降托架收纸台,使得纸板表面在收纸过程

- 不易刮花磨擦

- 可设置计数叠堆式输出

- 不停式自动收纸台可使机器在运转的过程连续收纸

- 大大节省辅助作业时间



最大纸张尺寸:

2100 x 1300 mm

最小纸张尺寸:

850 x 600mm

最大模切范围:

2080 x 1280 mm

版框内径尺寸:

2110 x 1330 mm

适用纸张范围

瓦楞纸板:E、B、C、A和AB瓦楞纸板及1~11mm(视模切产品的刀线及痕线长度、纸张因素而定)塑料瓦楞板:1~11mm

最小废边宽:

15 mm(视模切产品的排列、纸张因素及操作因素而定)

咬口废边可调范围:

±3 mm

最小钉纸距离:

5.5mm

刀   线   高:

23.8 mm

最高机械速度:

4500转/时

常用工作速度:

3000~4300次/时(视模切产品的排列、纸张因素及操作人员因素而定)

模 切 压 力:

500吨

* 总用电功率:

60kw(主电机功率:30kw,变频调速)

* 电 力 要 求:

380V,三相,50HZ

* 压缩空气泵:

空气压缩机排气量0.7m3/min(立方米/分钟)----用户自备

* 压力调节范围:

±1.5 mm

* 整 机 净 重:

45吨
